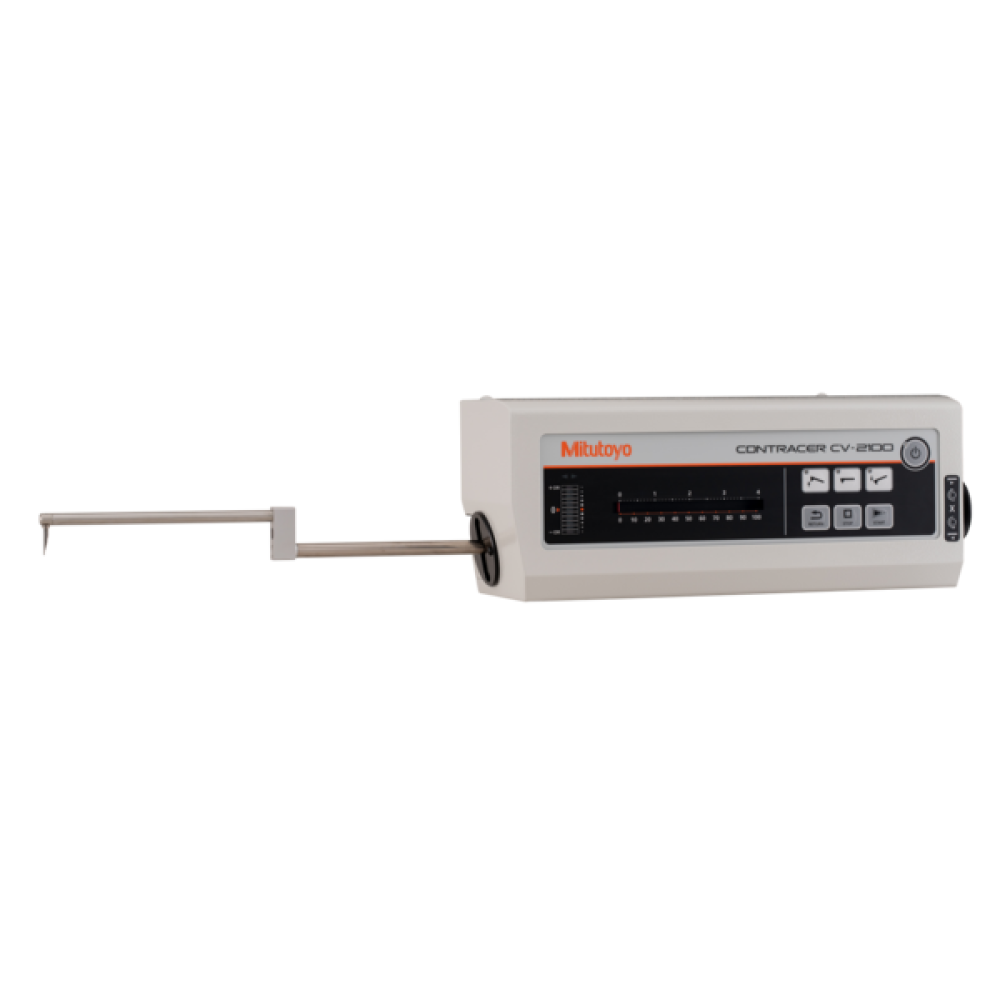

Contracer CV-2100N4 [mm] | MITUTOYO

Name: Contracer CV-2100N4 [mm]1
Brand: MITUTOYO
SKU: 686076
Availability: PreOrder

В избранное Сравнить

Код товара: 218-613-11

О бренде

Компания MITUTOYO была основана в Японии в 1934 году Yehan Numata Йеханом Нуматой выпускником Стэнфордского университета.Тогда основатель компании поставил перед собой задачу обеспечение максимальной отдачи изм...

Подробнее

PDF каталоги

Описание

Tyto přístroje na měření kontury jsou navržené za účelem "snadného použití" a "rychlého" měření. Contracery CV-2100N4 a CV-2100M4 nabízí následující výhody:Rychlé a snadné měření rozsáhlých kontur.Rychlý posuv v ose Z2, protože je přístroj vybaven jednoduše použitelným úchopem [provedení M4].Auto-provádění a vícenásobné měření s novým snímacím dotekem s horní a dolní funkcí.Posuv v ose X až 20 mm/s pomocí ovládacího joysticku.Snadné programování dílů, stejně jako jednotlivá měření se softwarem FORMTRACEPAK.Automatické vyhodnocování, best fit kontur, CAD porovnání a mnoho dalších prvků jako standard.CV-2100 M4 upevněný na stojanu s rychlým úchopem a žulovou základnou.CV-2100 N4 může být upevněn na ručním sloupu se žulovou základnou (vol. příslušenství).Centralizovaný přední ovládací panel.

Характеристики

Model: CV-2100N4
Přesnost: X = (2,5 + 0,02L) µm [L délka posuvu (mm)] Z1 = (2,5 + I0,1HI) µm [H výška měření od vodorovné pozice (mm)]
Přímost posuvu: 2,5 µm / 100 mm
Provedení sloupu: M4 350 mm
Provedení sloupu osy Z2: Volitelné Manuální
Rozsah měření: Z1 = 50 mmX = 100 mm mm

Rozsah měření v ose X1[mm]: 100
Rozsah měření v ose Z1[mm]: 50
Rychlost měření: 0,02 - 5 mm/s
Rychlost posuvu: X = 0 - 20 mm/s

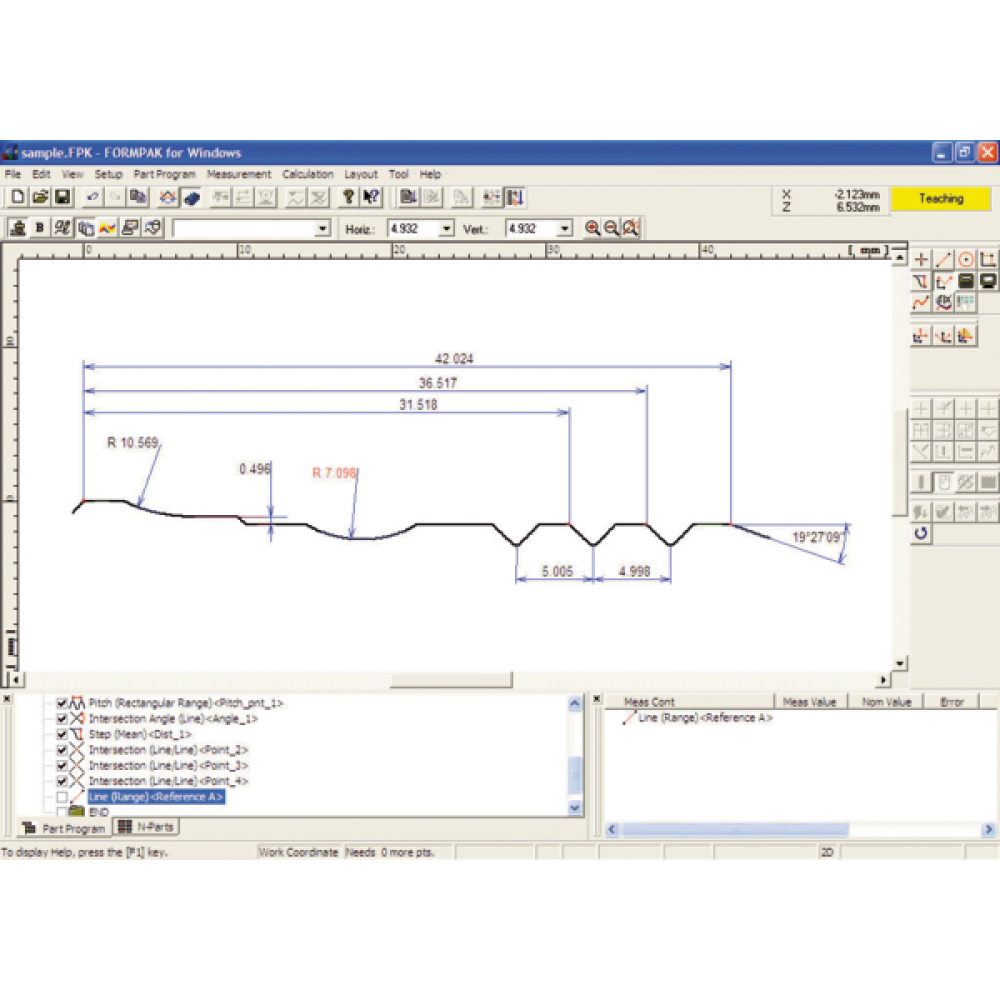

Software: FORMTRACEPAKUmožňuje ovládat všechny osy, motoricky řízený stůl v ose Y (vol. příslušenství) a otočné stoly (vol. příslušenství) pro účinnější automatizaci měření.Vyhodnocení profilu může být provedeno pomocí analýzy různých úrovní, úhlů, ploch a tolerováním kontur jako standard.Kontrolní certifikát může být vytvořen nastavením formátu tisku podle zvolených požadavků.
